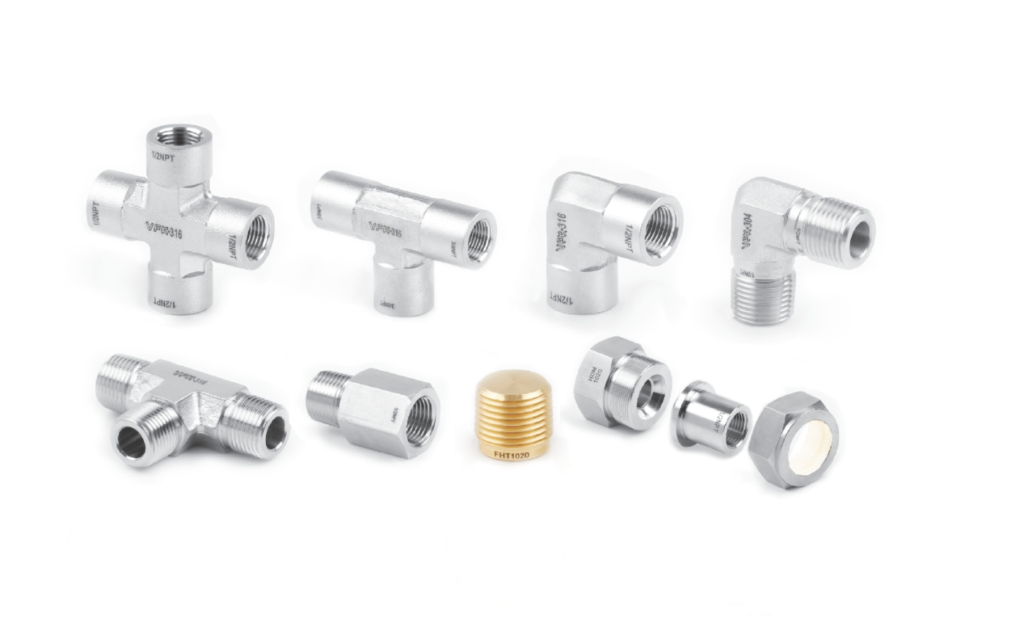

Резьбовые фитинги

Фитинги с резьбой предназначены для соединения трубопроводов, создания ответвлений от основных магистралей и подключения различных контрольно-измерительных приборов.

Области применения: подключение контрольно-измерительных приборов, пневматика, гидравлика, лабораторное оборудование, компрессорное оборудование.

Технические характеристики

  • Максимальное давление: Класс 3000 (S80), 6000 (S160), 9000 (XXS)
  • Диапазон рабочих температур: -325°F (-198°C)-1200°F (649°C)
  • Размер от 1/16 до 1 дюйма.
  • Конструкция радиусного соединения с отводами обеспечивает плавный ход потока

Типы продукции представленной в каталоге

Заглушка под ключшестигранный ключ
Заглушка под шестигранный ключ

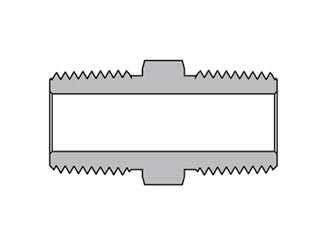

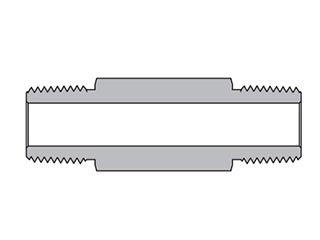

Ниппель
Ниппель под ключ
Ниппель с гайкой
Удлиненный ниппель под ключ

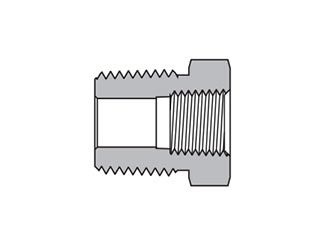

Переходная втулка

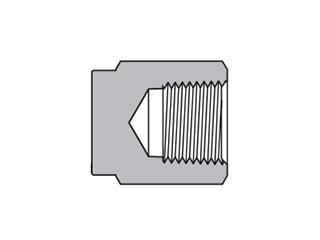

Трубный колпак

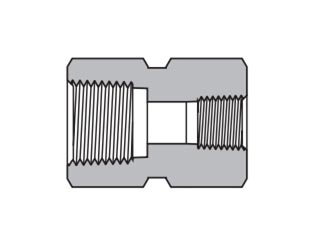

Шестигранные муфты

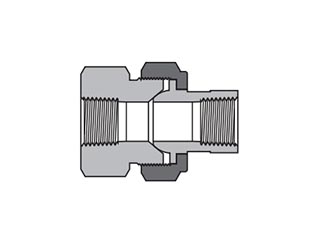

Муфтовое шаровое соединение

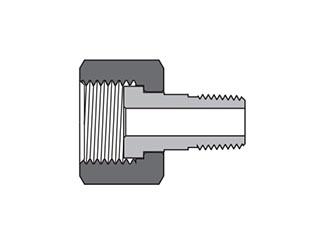

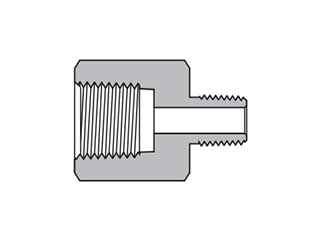

Переходник

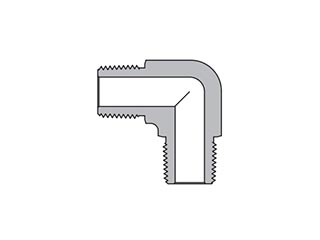

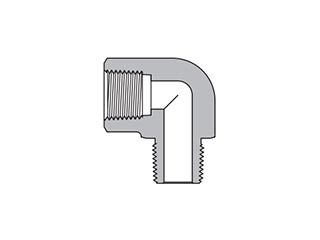

Угольник с внешними резьбами
Переходной угольник
Угольник 45 градусов
Фитинги под приварку

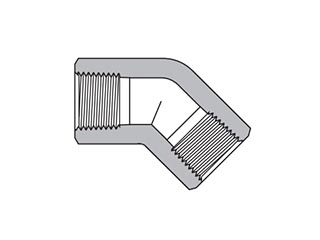

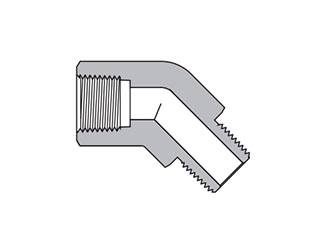

Угольник 45 с внутренней резьбой

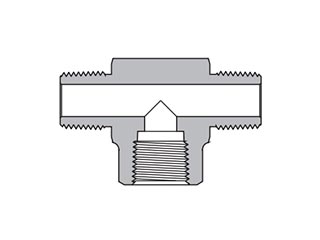

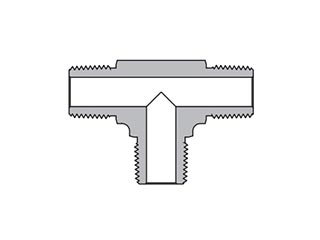

Тройник с внешней резьбой

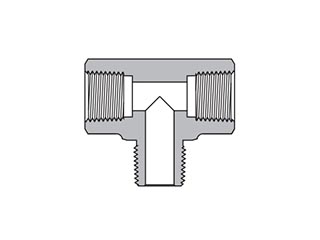

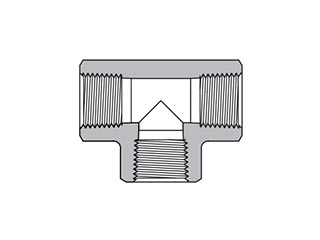

Тройник для разветвления с внутренней резьбой
Переходной тройник с внутренней резьбой
Переходной тройник с внешней резьбой

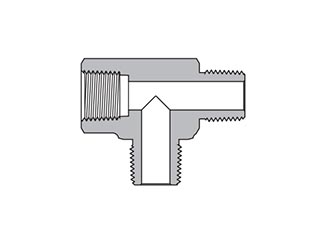

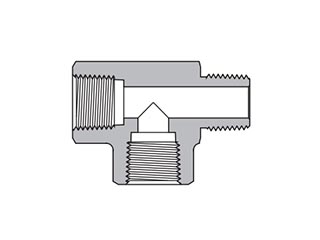

Тройник с отводом
Тройник

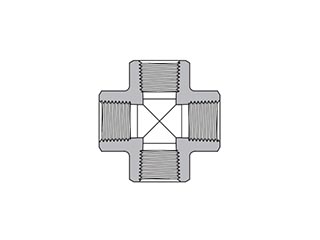

Крестовина
Переходник

Технические характеристики

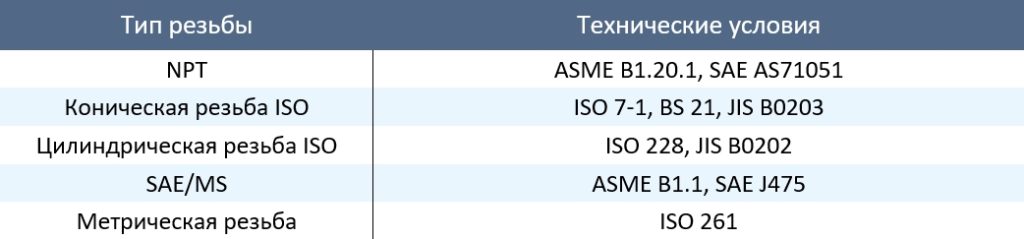

Резьба
  • Резьбы доступны размерами от 1/16 до 2 дюймов
Рабочее давление

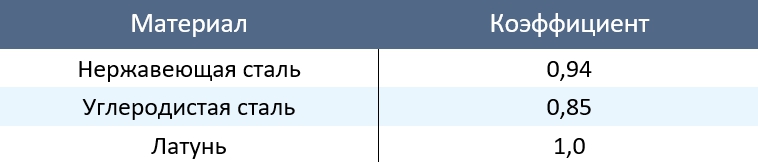

  • Указанные в каталоге рабочие давления основаны на нормах ANSI/ASME B31.3 при температуре 37°С. Для определения рабочего давления в соответствии с требованиями ANSI/ASME B31.1 необходимо умножить указанные каталожные значения рабочего давления на коэффициент из таблицы ниже.

  • Использовать допустимое рабочее давление при температуре окружающей среды для умножения на коэффициенты повышенной температуры и получения рабочего давления при повышенной температуре. Для получения данных по коэффициенту повышенной температуры обратитесь к соответствующей информации о трубопроводной арматуре VFK.

  • Для получения данных по монтажу резьбы NPT и конической резьбы ISO см. раздел по трубопроводной арматуре VFK.

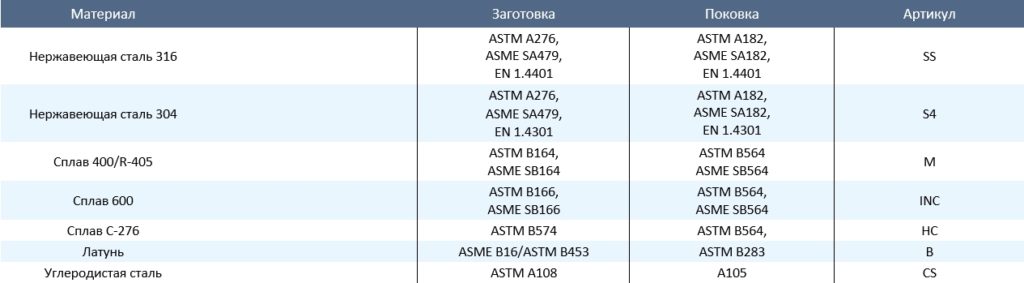

Материалы

Как заказать:

Добавьте обозначение материала в качестве префикса к основному номеру заказа для формирования полного номера заказа.

Пример:

    • Ниппель с гайкой с наружной резьбой 1/4 NPT на обоих концах, изготовлен из нержавеющей стали 316, полный номер заказа: SS21-N4.
    • Переходник с внутренней резьбой 1/2 NPT на наружную резьбу 1/4 RS на обоих концах, из латуни, полный номер заказа: B21-FN8BS4.

Для заказа фитингов со специальной очисткой и упаковкой (VK-02), соответствующие стандарту ASTM G93 C, добавить -V2 в качестве суффикса к номеру заказа. Пример: SS21-N4-V2.
